发布时间：2025-04-01 10:25:54
莫来石耐火砖是一种以莫来石为主要晶相的高铝质耐火材料，具有很高耐火度和良好的抗热震性能，目前常见的莫来石耐火砖主要有烧结莫来石砖、电熔莫来石砖、锆莫来石砖、刚玉莫来石砖以及轻质莫来石保温砖等，他们的价格根据实际的理化指标和成分不同存在差异，那么它们的特点有哪些呢？
1、烧结莫来石砖：烧结莫来石砖的主要原料为高铝矾土，并加入少量黏土或生矾土作结合剂，经高压成型后，再通过高温烧制而成，它的耐火温度能够达到1790摄氏度，荷重软化开始温度1600~1700℃，显气孔率20.88%，体积密度2.61g/cm3，常温耐压强度84.4MPa，1550℃下，50h高温蠕变率0.796%，其耐火度的高低主要取决于氧化铝的含量。
2、电熔莫来石砖：以高矾土、工业氧化铝和耐火黏土为原料，加入木炭或焦炭细粒作还原剂，成型后采用还原电熔法制造。它的Al2O3含量在72-74%左右，显气孔率17%左右，体积密度2.58g/cm3，常温耐压强度39.2Mpa左右，0.2Mpa荷重软化温度为1620-1660℃，与烧结莫来石砖相比，它的抗热震性能更好，且热膨胀系数低、耐玻璃液的侵蚀性强。
3、锆莫来石砖：锆莫来石砖是在莫来石砖的基础上引入了二氧化锆，目的是为了提高莫来石砖的抗化学侵蚀、耐热震稳定性并降低膨胀系数，它一般由电熔法制得，也有用烧结法生产的。
4、刚玉莫来石砖：刚玉莫来石砖是由刚玉和莫来石为主要晶相的高铝耐火制品，它的耐火度能够达到1800℃左右，Al2O3含量在72%-90%，显气孔率19%，常温耐压强度大于55MPa，荷重软化温度大于1700℃，它具有耐火度高、耐化学侵蚀、抗氧化、热稳定性好、常温耐压高等特点，广泛应用于各种高温窑炉内衬及隔热保温层。

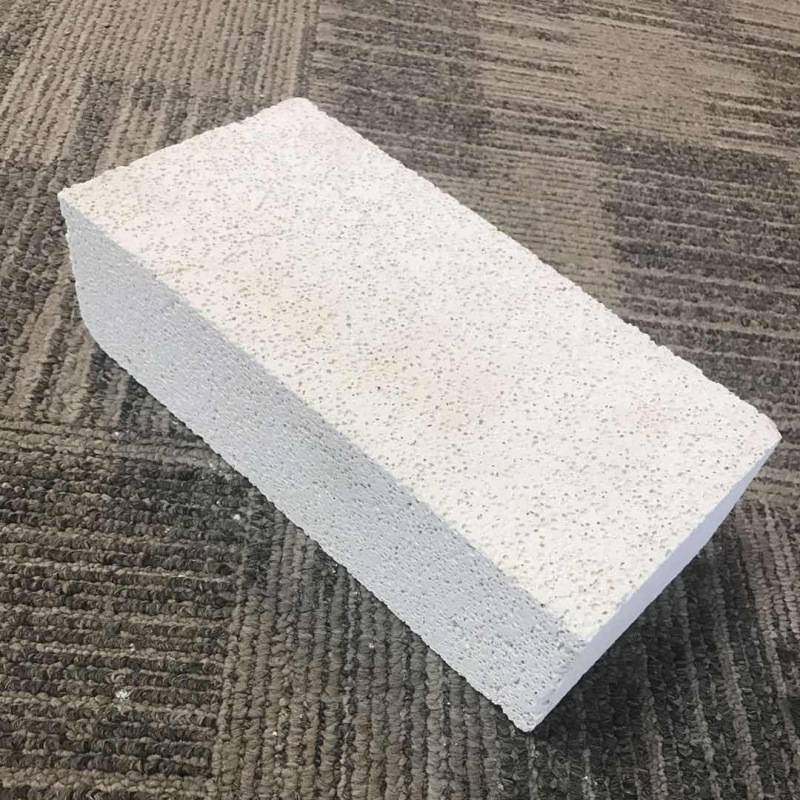

5、轻质莫来石保温砖：轻质莫来石保温砖又被叫作莫来石聚轻砖或者莫来石隔热砖，它具有地导热率和地热熔的特点，可缩小窑炉内村砌体体积，减轻整体重量，又可缩短加热时间，使炉温均匀，即降低热损失，又节约能源，它的耐火温度在1500℃以上，目前根据氧化铝含量的不同，常见的主要有JM23/JM26/JM28这几种，而常见的体积密度主要有0.6/0.8/1.0这几种，根据体积密度和氧化铝含量的不同，他们的耐火温度和保温性能存在着差异。
莫来石耐火砖中的莫来石由于其具有优良的高温力学性能和化学稳定性，所以被广泛的应用，它的地导热率和地热熔让耐火制品拥有良好的保温性能，同时也可以有效地减轻炉体重量，节约能源。以上几种常见的莫来石耐火砖被广泛应用于热风炉炉顶、高炉炉身和炉底、玻璃窑上部结构的料道、改板，烧成窑炉、培炼窑炉、加热装置、等窑炉内衬的保温隔热层。
